本篇学习报告主要介绍博睿康脑电设备的基本信息、使用方法、ssvep范式和p300范式实验及相关注意事项。

一、硬件设备介绍

1.智能同步中心

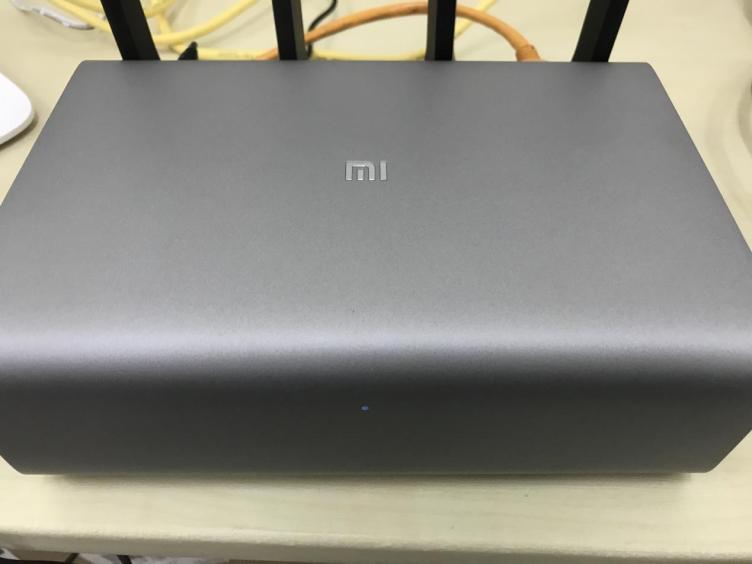

智能同步中心通过wi-fi将无线脑电放大器与电脑无线相连。首先连接智能同步中心的电源，待路由器的蓝灯亮起即代表路由器正常工作，之后再把trigger box分别连接电源和电脑，在电脑上连接名为neusenw2-5g的wi-fi。

安放注意事项：

• 尽量摆放在高处（远离地面）
• 不贴墙放置
• 不靠近大量金属物
• 不远离放大器

2.多参数同步器（trigger box）

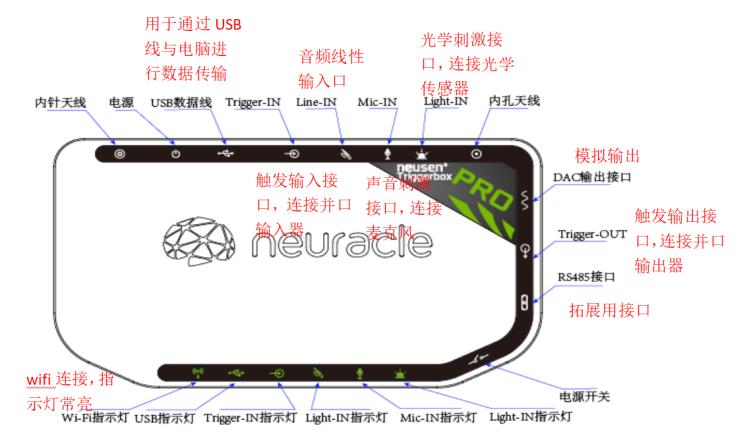

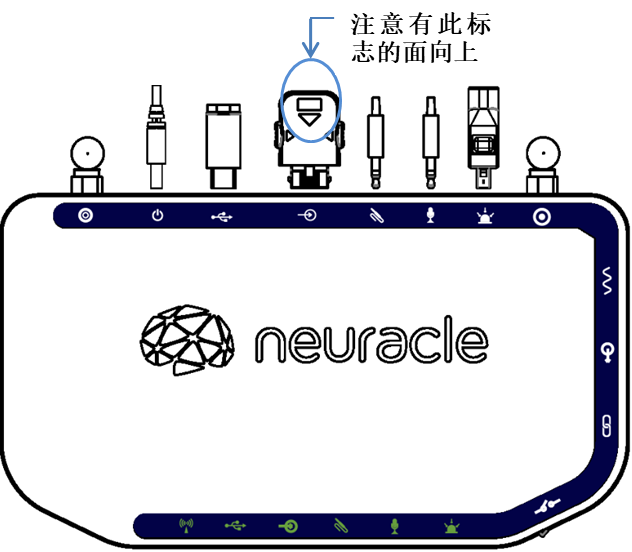

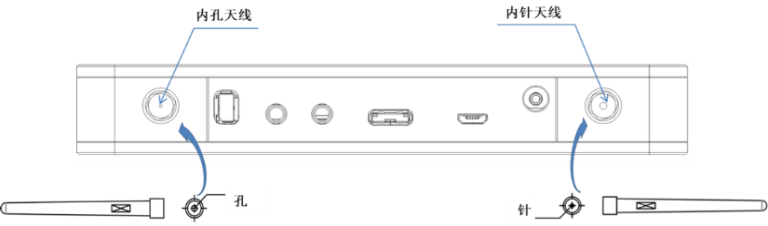

连接示意图：

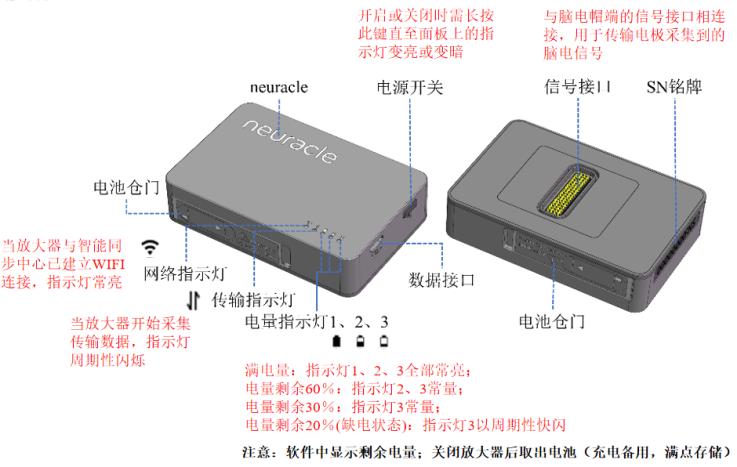

3.无线脑电放大器

二、ssvep程序说明

step1连接设备

1. 组装智能同步中心并连接好电源。
2. 选择相应的wifi，连接电脑与智能同步中心。

wifi	账号	密码
2.4g	dolphin001	neuracle0519
5g(推荐)	neusenw2-5g	neuracle0519

     3.连接多参数同步器（trigger box）并打开电源，静待网络指示灯长亮，连接相应的trigger线。

     4.放大器装载电池，固定至脑电帽，长按至设备震动、电源指示灯亮起，静待网络指示灯亮起。

     5.将脑电帽正确佩戴在受试者头部。

step2启动recorder界面

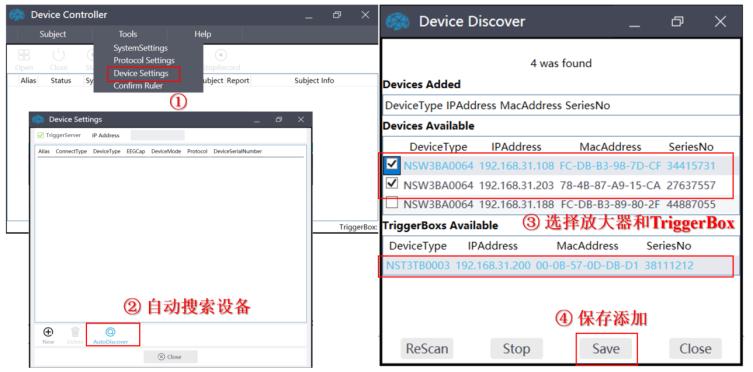

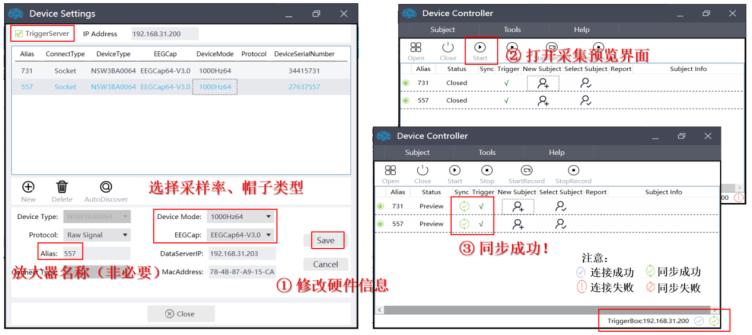

1. 搜索设备

     2.同步设备

     3.设置转发通道

     4.数据转发

step3启动ssvep程序

     ssvep由刺激器（stimulator）和处理器（onlineprocessor）两部分组成，启动顺序为：

1. 点击loadconfig准备接收处理器的参数
2. 点击setparams发送在onlineprocessor处理器已经设置好的参数，触发connection
3. 连接 dataserver 数据接收、stimulator刺激反馈和output外部设备(按需勾选）
4. 点击 start 开始运行：算法右边会显示f（目标对应的频率）、t（目标）和r（阈值）的结果并实时刷新

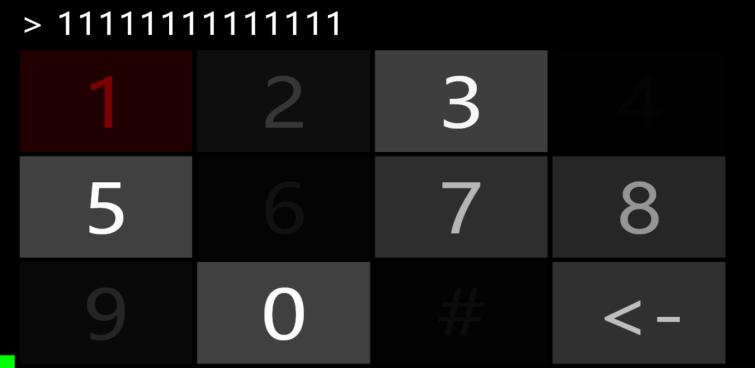

5. 点击run运行刺激器，按空格键启动ssvep刺激界面（空格键可以控制刺激开始和暂停）

三、p300程序说明

p300程序配合脑电信号采集系统使用，可以达到脑电数据的在线分析处理。同时程序拥有训练模式构造被试的训练模型，很大程度上排除了个体差异，具有针对性。且p300程序必须进行训练，加载训练数据。程序主要分为两部分，一个是刺激器，一个是处理器。包含两种模式：训练模式和实验模式。

1.训练模式

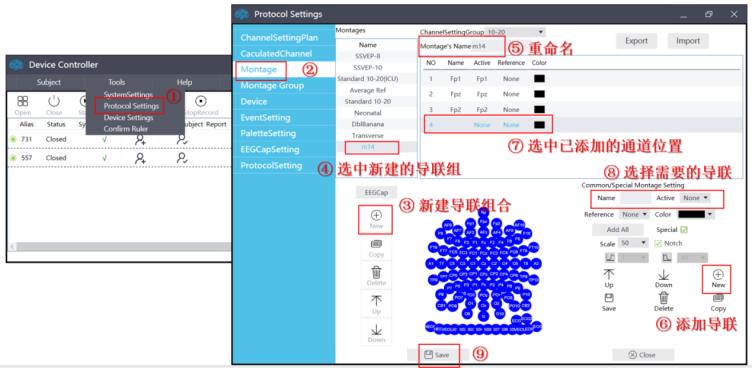

1. 启动脑电信号采集软件，脑电帽和放大器吸合完好，多参同步盒连接正确，搜索设备并添加；
2. 开启脑电采集软件的数据转发端口，选择转发p300的montage，并记录数据；
3. 启动p300程序的刺激器和处理器；

刺激界面：

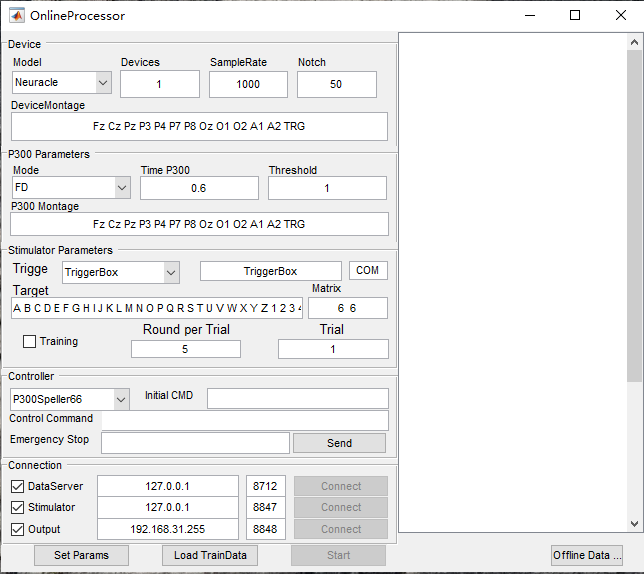

处理器界面：

     4.在处理器界面配置刺激参数，如主要是设置刺激的模式，fd为整行整列的刺激闪烁，sd为单个刺激闪烁。是选择打trigger的模式；

     5.勾选训练模式，点击刺激器界面的加载配置按钮，在3s内快速点击处理器界面的设置参数按钮，出现一个提示框，点击ok即可；

     6.点击stimulator的connect按钮，连接刺激器（也可不连接）；

     7.点击处理器界面的start按钮，之后点击刺激器界面的run按钮，刺激界面出现，训练模式开启。

2.实验模式

1. 启动脑电信号采集软件，脑电帽和放大器吸合完好，多参同步盒连接正确，搜索设备并添加；
2. 开启脑电采集软件的数据转发端口，选择转发p300的montage；
3. 启动p300程序的刺激器和处理器；
4. 在处理器界面配置刺激参数，如主要是设置刺激的模式，fd为整行整列的刺激闪烁，sd为单个刺激闪烁。是选择打trigger的模式；
5. 点击刺激器界面的加载配置按钮，在3s内快速点击处理器界面的设置参数按钮，出现一个提示框，点击ok即可；
6. 点击加载训练数据按钮，在跳出的窗口选择录制好的训练数据，等待数据加载完成；
7. 点击dataserver的connect按钮，连接脑电信号采集软件的数据。点击stimulator的connect按钮，连接刺激器；
8. 点击处理器界面的start按钮，之后点击刺激器界面的run按钮，刺激界面出现，实验模式开始。

四、注意事项

• 电刺激的保存方法：电刺激的电极不能接触其他任何金属，

          正确的保存方式是：用水清洗、擦干、晾干、单独放入塑料包装袋、放入设备箱保存。

          注意triggerbox、充电器插头，线缆接头等设备部分的金属也不能接触。

• 屏幕分辨率只能设为60hz，144hz则会屏幕报错。

• 程序中triggerbox为false，但triggerbox的usb线需要接好。

• 处理器中，刺激模式选择默认的fd模式，程序中写的sd模式。

五、完整实验流程演示（以p300为例）

step1按上述二、三的要求连接设备

step2受试者正确佩戴脑电帽并打入医用导电膏降低阻抗

受试者佩戴好脑电帽，在相应的电极上（在界面左侧有标记出p300需要的电极）打入适量的医用导电膏（稍稍溢出即可），打开impedance界面可以查看阻抗的大小，对着此界面调整导电膏的量，以减小阻抗。

step3记录数据并设置数据转发

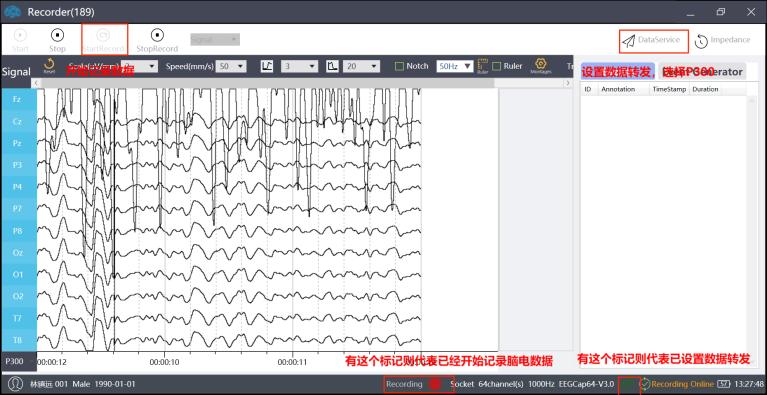

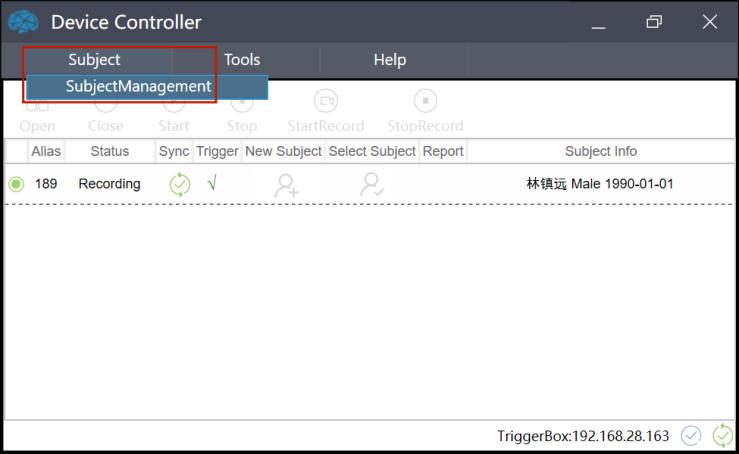

     1.开始记录数据：

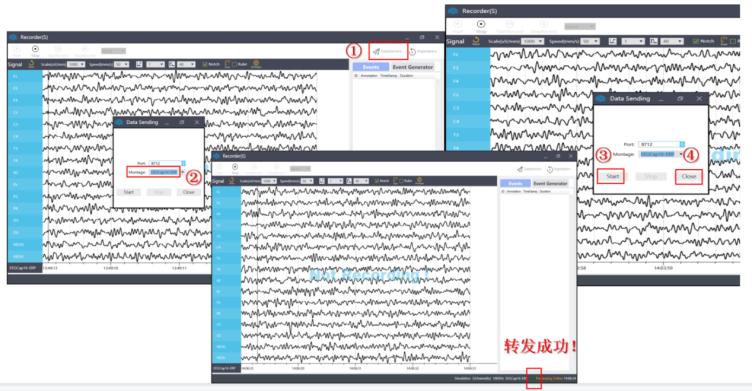

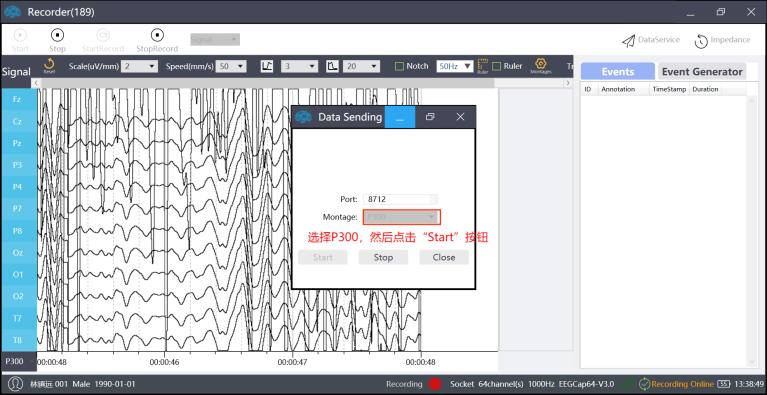

     2.设置数据转发：

step4运行matlab程序

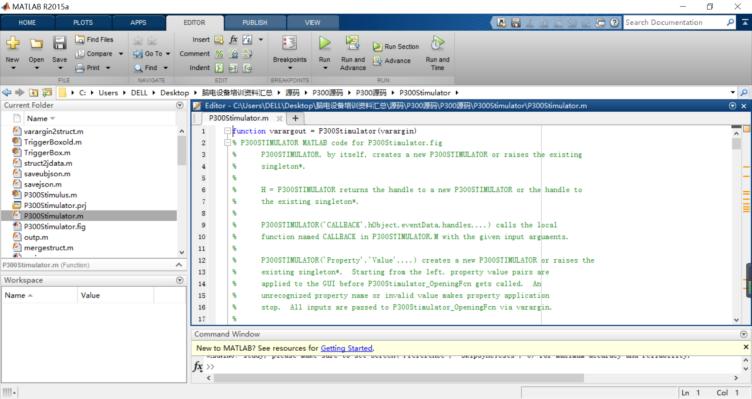

     1.打开并运行p300stimulator.m：

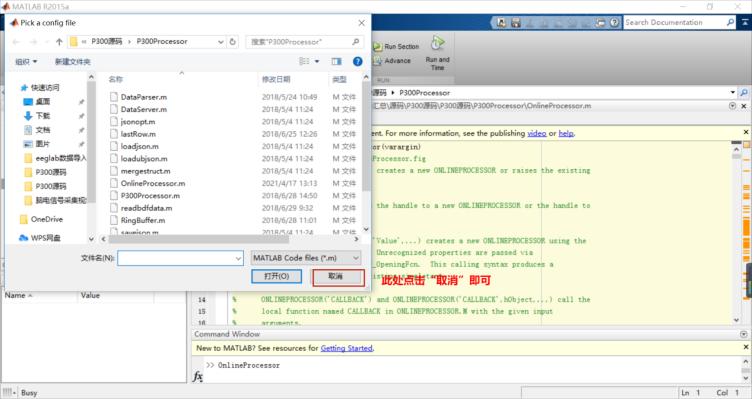

     2.打开并运行onlinprocessor.m:

step5训练模式

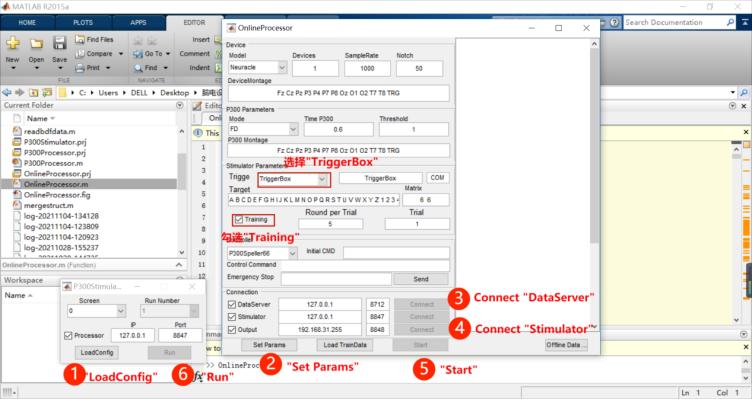

     按照下图设置好后即可开始训练模式

step6实验模式

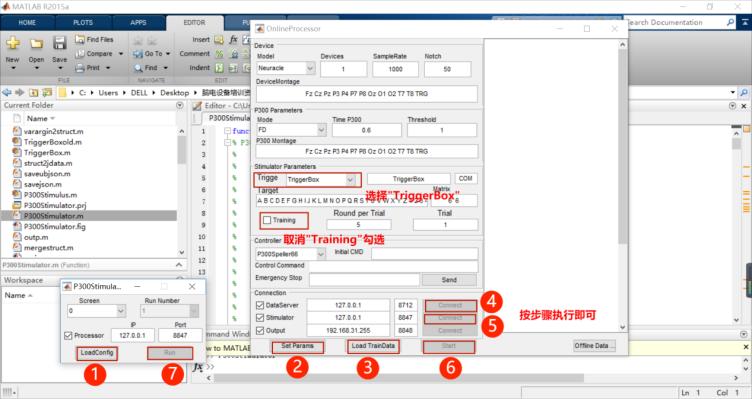

     按照下图设置好后即可开始实验模式：

第3步“load traindata”的特别说明：

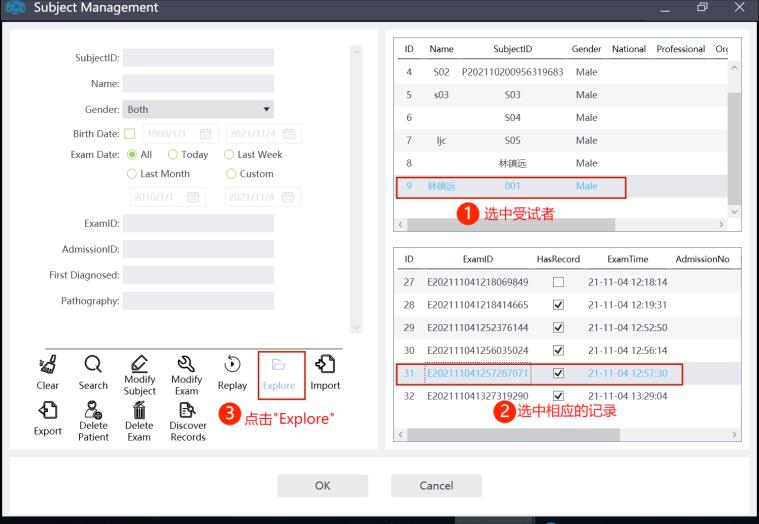

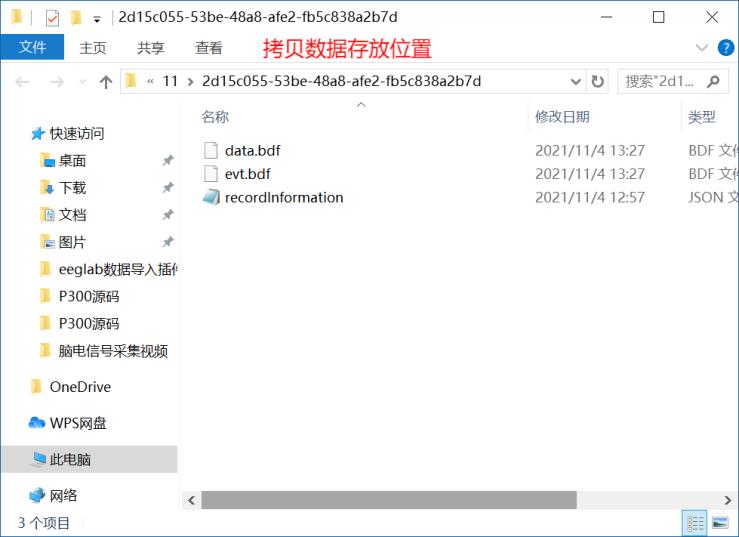

• 查找脑电数据记录存放路径：

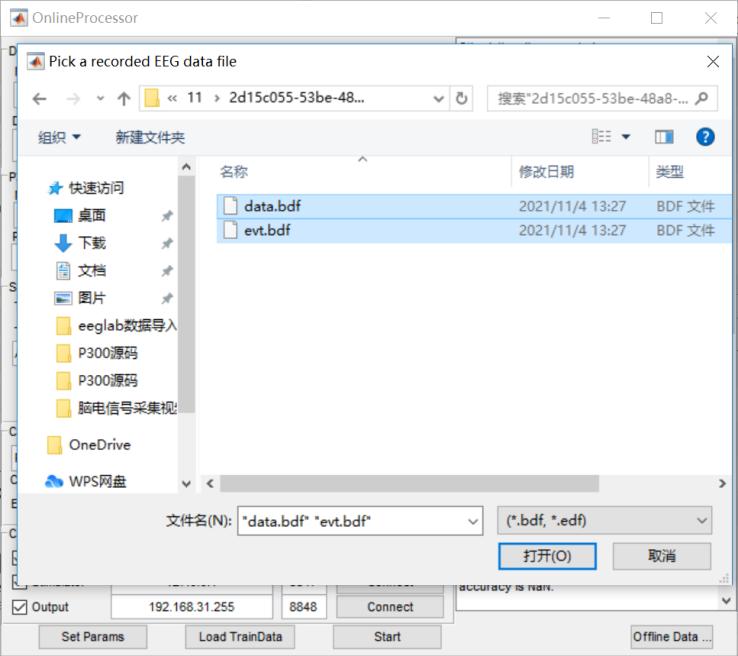

• 点击“load traindata”按钮后，选中两个bdf文件

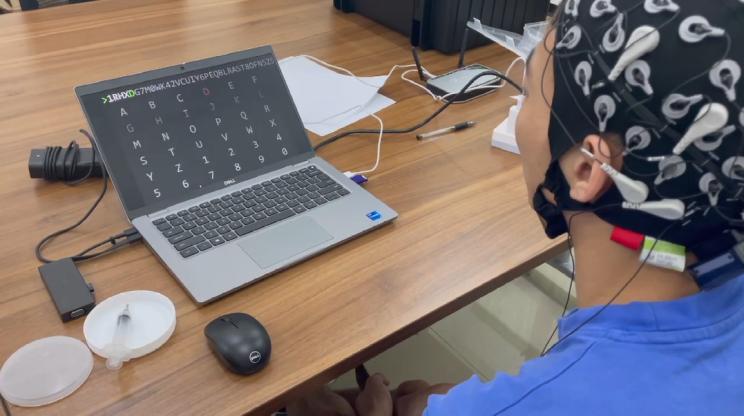

     设置完成后，进入实验模式：
